gatePRO elemes infrasorompó

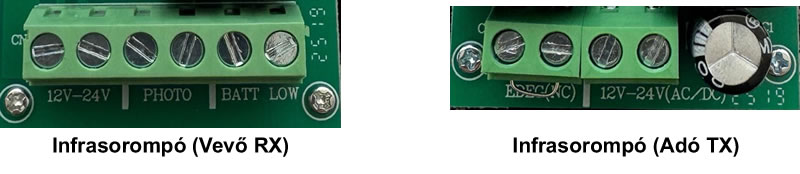

Bekötése:
gatePRO Terrier vezérlésekhez
| Elemes infrasorompó Vevő RX |
|
TERRIER vezérlés |
| 12-24VAC/DC |
|
23(Phvcc) és 24 (GND) |
| PHOTO |
|
22(PH1) és 24(GND) |
|
|
|
|
| Elemes infrasorompó Adó TX |
|
|
| 12-24VAC/DC |
|
23(Phvcc) és 24 (GND) |
Fontos, hogy a fotocella sorkapcsán a táp és relé GND pontjában áthidalást ne alkalmazzunk. Külön szálon kell bekötni a vezérlésbe!
gatePRO Boxer vezérlésekhez
| Elemes infrasorompó Vevő RX |
|
BOXER vezérlés |
| 12-24VAC/DC |
|
6 (GND) és 9 (PH+) |
| PHOTO |
|
7 (PH1) és 6 (GND) |
|
|
|
|
| Elemes infrasorompó Adó TX |
|
|
| 12-24VAC/DC |
|
6 (GND) és 9 (PH+) |
Fontos, hogy a fotocella sorkapcsán a táp és relé GND pontjában áthidalást ne alkalmazzunk. Külön szálon kell bekötni a vezérlésbe!
