Proteco LIBRA garázsnyitó motor

Tápfeszültség külső eszközök részére (pl. külső vevőegység):

A 12/24V feszültséget külső tápról tudja levenni, a motorból erre közvetlenül nincs lehetőség. (Rutinosabb szerelőknek ajánljuk: a transzformátorról a 24V oldalról le lehet venni közvetlenül is a feszültséget, ekkor nincs szükség külső tápegységre.)

Külső nyomógomb / Külső vevőnél relé kimenet bekötése:

A START parancsot itt tudjuk a vezérlésnek adni:

A DOOR-GND pontokat tudja START bemenetnek használni, pl.: kulcsos kapcsolónál, fali nyomógombhoz. (Slaveboxnál: A SLAVEBOX RELAY1 kimenetét kösse a GND és DOOR pontokra. Ezután a Slaveboxra fel kell tanítani a távirányítót és működik.)

Infrasorompó bekötése:

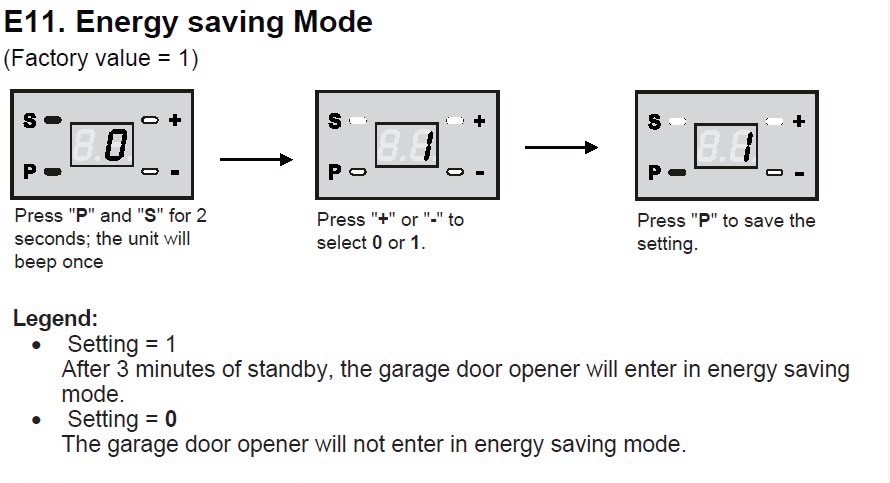

24V DC tápfeszültséget ad ki az eszköz (STAND-BY: működtetés közben/előtt). Az IR1 és IR2 gyárilag át van hidalva. Ha az IR1be köti a fotocellát az IR2 és GND pontokat át kell hidalni (bent hagyni az áthidalást).
